液壓顎式破碎機
備注：單機價格視型號而定，不同的型號，不同的生產能力，價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間，具體價格，請聯系客服提供具體生產要求，免費獲取方案及報價！
產品簡介
一、產品簡介
液壓顎式破碎機（簡稱“液壓顎破”）是一種新型的雙缸液壓復擺顎式破碎設備，設備吸收了國外（主要是歐美地區）先進的液壓技術，實現了破碎裝置的自動化調節，當遇到破碎石料硬度達到設定峰值的時候，液壓系統自動調節排出口，吐出不可破碎石料，從而起到保護顎板，及疏通進料口（使其不被堵塞），在降低了維修率、故障率的同時，提高了生產效率。
1、使用范圍
跟普通顎式破碎機一樣，液壓顎破一般用在粗破，初級破碎（或一級、二級破碎）。值得一提的是，液壓顎式破碎機的破碎強度比普通顎破要高，是特別堅硬、強磨耐腐蝕性物料進行破碎時常用的選擇。
2、外觀形狀

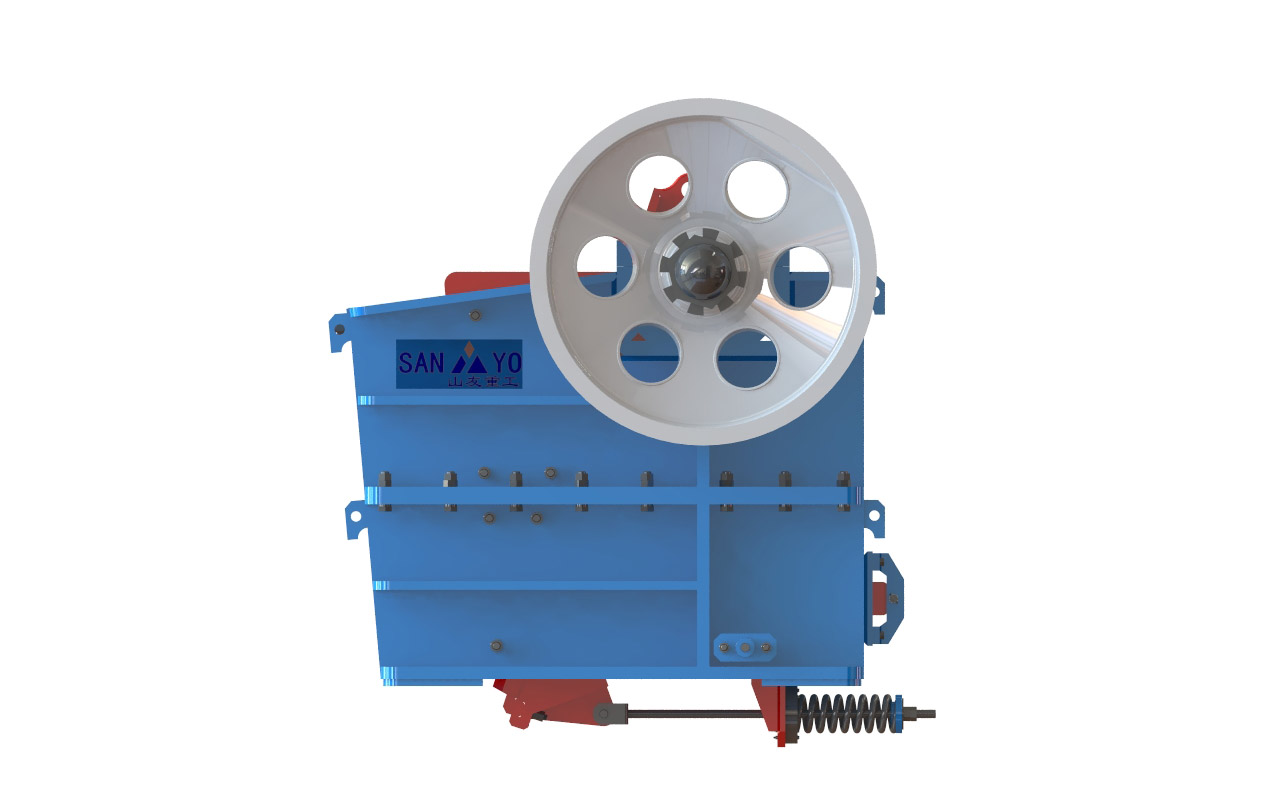

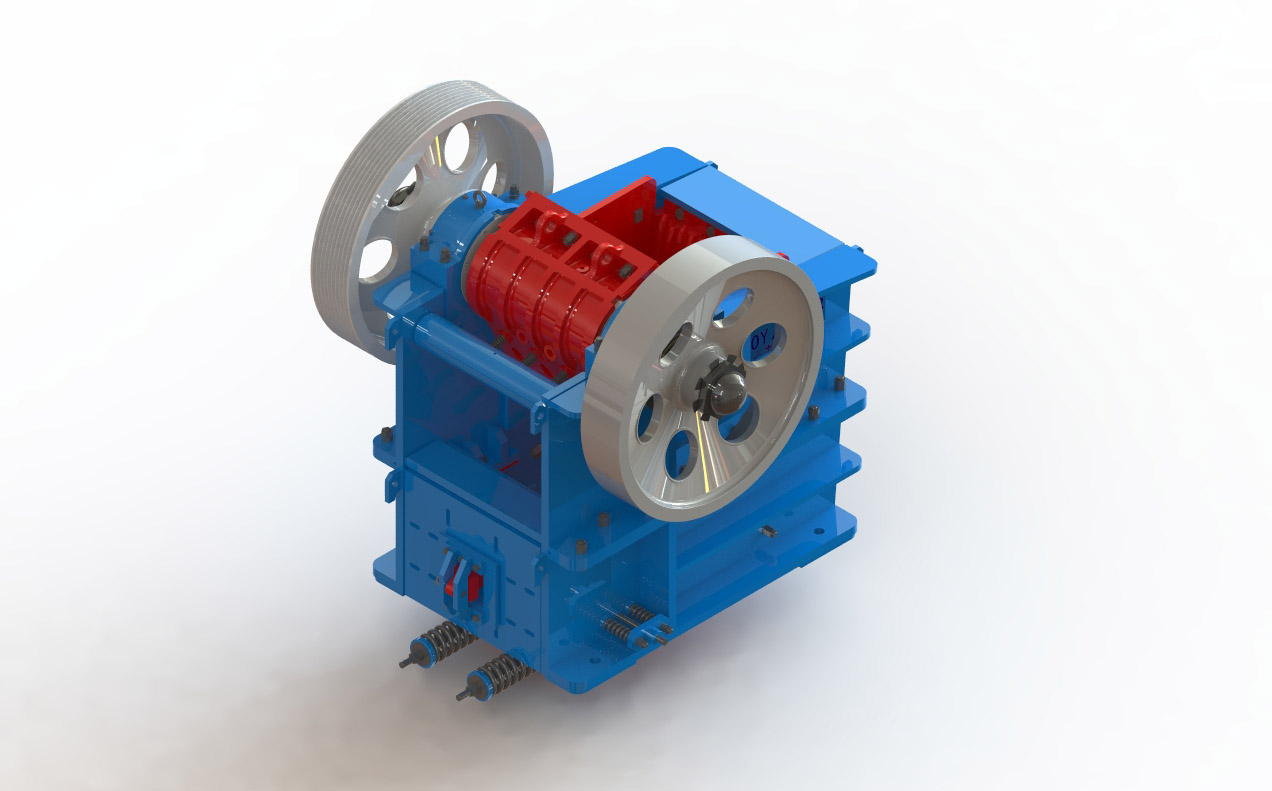

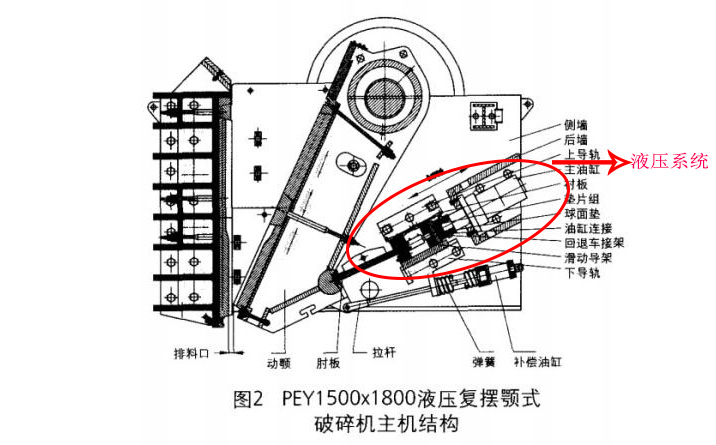

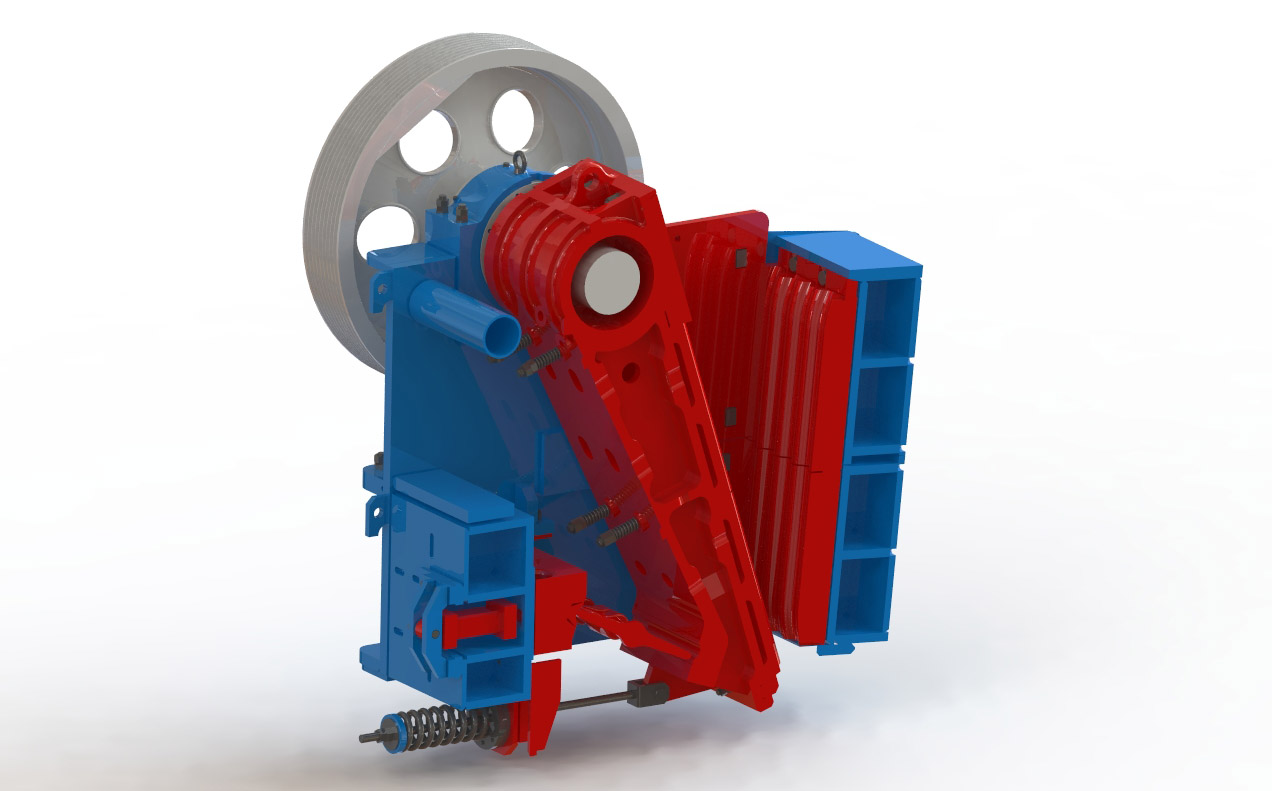

廣義上來講，液壓顎式破碎機是顎式破碎機中的一種，所以，在外觀上，兩者大同小異，不在這一行的話，基本很難區分（辨別）。液壓顎式破碎機的組成部分除了有和普通顎式破碎機一樣的動定顎板，主軸，軸承，側板，動案板之外，最主要的增加了對動顎板有保護液壓缸系統和肘板。下面，就是sanyyo生產的HV歐版液壓顎式破碎機及結構剖析圖：
3、工作原理

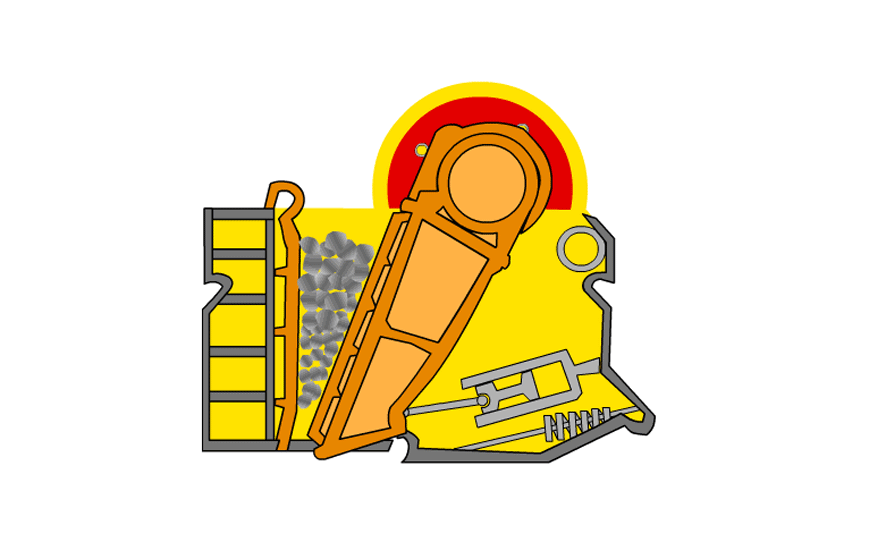

液壓顎式破碎機的工作原理和顎式破碎機工作原理一致，液壓顎式破碎機破碎物料也是通過動顎的來回移動，改變和靜顎之間的距離，從而形成擠壓力，達到破碎物料的目的。
不同之處在于，液壓顎式破碎的液壓裝置。而它的工作原理及起到的作用如下：
①首先，在其正常工作時，液壓系統既定的油壓可以使活塞為肘板提供穩定的支撐；
②其次，當液壓顎式破碎機遇到不可破碎的物料時（如一些金屬鐵塊），肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，從而達到，防堵塞、疏通進料口及保護顎板的作用；
③最后，排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破碎作業狀態。
二、優勢特點
液壓顎式破碎機的優勢特點主要有一下幾點：
設計理念更先進，結構更合理，機體更牢固。
Structure is more reasonable and body is more solid because of the adoption of advanced international design concept.
V型腔設計，產量較原機型可提升30%。
Design of V cavity increased its capacity 30% than the original model.
零部件全部精密加工，軸承座采用整體式高質量鑄鋼結構。
All parts are precision machined. Integrated high-quality cast steel were used for bearing base.
采用進口軸承，可承擔更大負荷，設備運行噪音低，震動小。
Thanks to the import bearing installed, this crusher can afford more load with lower noise and small vibration.
采用稀油潤滑，維護費用低，免保養時間長，特別適合于低溫及高海拔地區，有效
解決低溫難啟動問題。
Thanks to its lubrication with thin oil, this crusher has long maintenance-free period, takes low maintenance cost. It is especially suitable for working in low temperature and high altitude area.
This effectively solved the problem of starting machine at low temperature.
整機全液壓操作，在液壓系統配合下，實現自動化排料口間隙調整，比傳統顎式破碎機墊片式調節方式更簡單、安全快捷。
This crusher is all operated through hydraulic system. With the cooperation of hydraulic system, its discharge gap can be adjusted automatically, it is much easier and faster than the traditional jaw crusher which discharge gap is adjusted through gasket.
選用更大、承載能力更強的雙排雙滾柱偏心軸軸承。
Double row and roller eccentric bearing is used, which is bigger and has stronger bearing capacity.
三、參數列表
Sanyyo（山友重工）自主研發生產的HV系列歐版液壓顎式破碎機主要的設備/產品型號性能參數（包括進出料粒度、重量、功率、處理能力等）如下表：
型號 | 入料口大小 [mm] | 最小排料口 [mm] | 電機 功率 [KW] | 閉邊排料口[mm]的產量[TPH] | |||||||
80 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | ||||
Hv06 | 600×900 | 80 | 55-75 | 105 | 130 | 160 | 182 | ||||
Hv07 | 750×1060 | 100 | 90-110 | 180 | 210 | 237 | 294 | ||||
Hv10 | 1000×1200 | 125 | 110-160 | 265 | 350 | 390 | 550 | ||||
Hv12 | 1200×1500 | 150 | 160-200 | 450 | 500 | 600 | 750 | 880 | |||
Hv13 | 1300×1600 | 200 | 132-220 | 620 | 725 | 825 | 1000 | ||||
Hv15 | 1500×1800 | 250 | 355(高壓) | 1150 | 1350 | 1500 | |||||
四、易損件
跟普通顎式破碎機相比，HV歐版液壓顎式破碎機維修、損壞率大大降低，但即便如此，只要是機器，隨著時間及使用次數的增多，各個零部件之間就多多少少會出現不同程度的損壞，當然，這也是正?，F(xiàn)象。
其實，液壓顎破的易損部件及使用壽命跟普通顎式破碎機大同小異，大家可以參考其易損部件。
